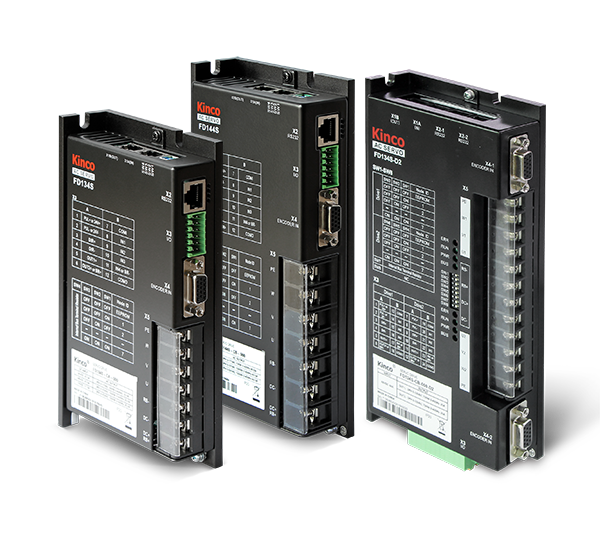

FD1X4S系列低压伺服驱动器
  • FD1X4S系列低压伺服驱动器
FD1X4S系列低压伺服驱动器

支持单轴、二合一；

支持脉冲；

支持Modbus、Canopen、EtherCAT通讯控制；

全新的小型化端子设计，体积更紧凑，外观更漂亮；

适用于物流设备、医疗设备等需要高响应速度、高定位精度的场合

FD1X4S系列低压伺服驱动器 型号参数

低压伺服规格型号： FD114S/124S/134S/144S/FD164S

低压伺服功率范围： 50W~3000W

低压伺服供电电压： DC24V~60V






■ FD1X4S系列低压伺服驱动器 主要特性


   • 支持单轴、双轴；

   • 支持脉冲；

    • 支持Modbus、Canopen、EtherCAT通讯控制；

   • 低压直流供电，满足移动小车功率及供电需求；

   • 全新的小型化端子设计，体积更紧凑，外观更漂亮；

   • 最大3倍过载设计，提高小车启停的响应速度；

   • 过流，过热，过压，电机IIt保护，确保驱动系统安全性；

   • 全系列产品通过CE认证，符合ROHS环境认证标准；










■ FD1X4S系列低压伺服驱动器 适用行业


   • 物流机器人：自动导航货运机器人，穿梭车，自动停车机器人等；

   • 物流设备：全自动分拣线，立体仓库等；

   • 医疗设备行业：小型系统；

   • 其他需要高响应速度，高定位精度的场合。





■ FD1X4S系列低压伺服驱动器列表

FD1X4S系列规格型号功率
（W)		最大连续输出电流
（rms)(A)		峰值电流
(PEAK)		控制模式抱闸
电源		24V
逻辑电源
单轴FD114S-LB-000 50~100W5A8ApRS485，脉冲●○
FD114S-CB-000 CANopen●●
FD114S-EB-000  EtherCAT●●
FD124S-LA-000200~400W15A
（未加辅助散热可达12)		48ApRS485，脉冲○○
FD124S-LB-000●○
FD124S-CA-000CANopen○●
FD124S-CB-000●●
FD124S-EA-000 EtherCAT○●
FD124S-EB-000●●
FD134S-LA-000750W25A
(未加辅助散热可达20A)		80ApRS485，脉冲○○
FD134S-LB-000●○
FD134S-CA-000CANopen○●
FD134S-CB-000●●
FD134S-EA-000 EtherCAT○●
FD134S-EB-000●●
FD144S-LA-0001.2~1.5kW40A
(未加辅助散热可达30A）		120ApRS485，脉冲○○
FD144S-LB-000●○
FD144S-CA-000CANopen○●
FD144S-CB-000●●
FD144S-EA-000 EtherCAT○●
FD144S-EB-000●●
FD164S-LB-0002.5~3KW80A
 (未加辅助散热可达60A）		240ApRS485，脉冲●○
FD164S-CB-000CANopen●●
双轴FD124S-AB-020-D2200~400W15A
(未加辅助散热可达12A）		20Ap
（受限于保险丝）		RS485，CANopen●●
FD134S-LB-000-D2750W20A
(未加辅助散热可达15A		80ApRS485，脉冲●○
FD134S-CB-000-D2CANopen●●
FD134S-CB-020-D2CANopen●○
注： ●表⽰有； ○表⽰⽆。

请点击如下蓝色图标，下载相应图纸。

■ 图纸下载


（1）单轴

FD1X4S系列-单轴-驱动器图纸

FD1X4S系列-单轴-驱动器图纸

FD1X4S系列-单轴-驱动器图纸


（2）双轴

FD1X4S系列-双轴-驱动器图纸

FD1X4S系列-双轴-驱动器图纸

FD1X4S系列-双轴-驱动器图纸



更多信息请下载查阅低压伺服选型手册资料。
